Запчасти для Башенного крана
Башенный кран — поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикально расположенной башни.
Модели: КБ-100; КБ-160; КБМ-401ПА-41; КБ-403; КБ-405; КБ-408; КБ-415; КБ-473; КБ-474; КБ-503; КБ-515; КБ-571Б; КБ-674А; КБ-675; КБ-676.
-

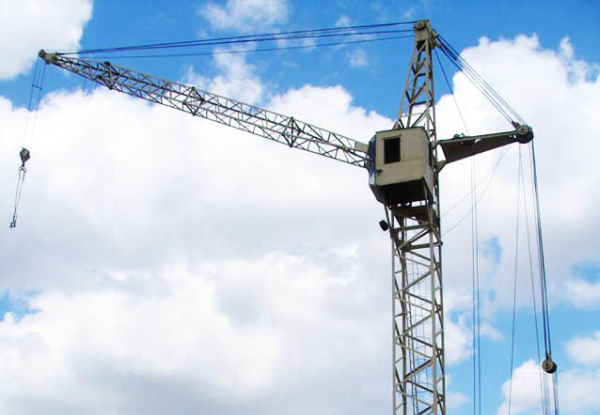

Кран серии: КБ-100
кран грузоподъёмностью 5 тонн предназначен для возведения жилых, промышленных, административных зданий и сооружений высотой от пяти до 9 этажей. Краны данного семейства изготавливаются в двух вариантах: с башнями (и стрелами) решётчатой и трубчатой конструкции.
-

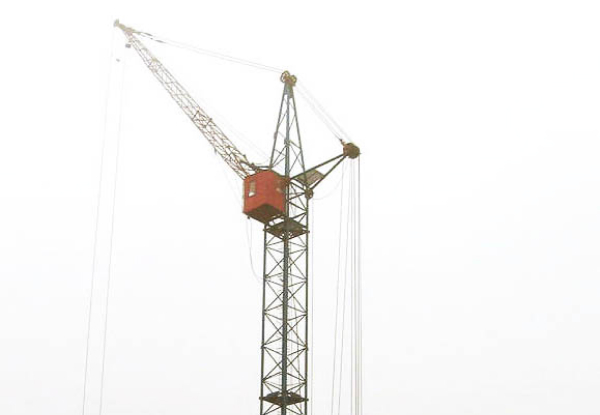

КБ-160
кран на рельсовом полотне, с поворотной башней переменной высоты и подъёмной (наклонной) стрелой, предназначенных для возведения жилых, промышленных, административных зданий и сооружений высотой до 8 этажей, а также зерновых элеваторов с массой монтируемых элементов до 8 т.
-

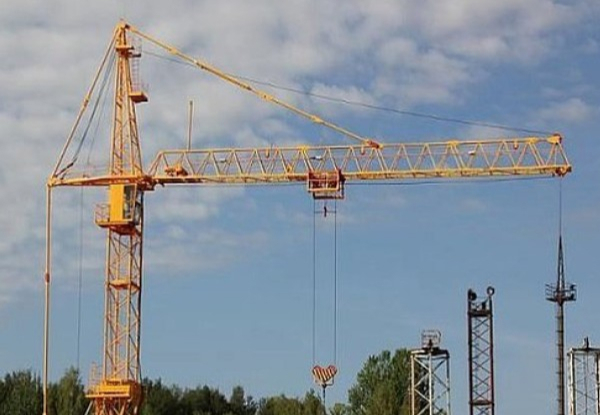

КБМ-401ПА-41
Предназначен для производства строительно монтажных работ жилых и административных зданий и сооружений с массой монтируемых элементов до 10 т относится к кранам модульного типа
-

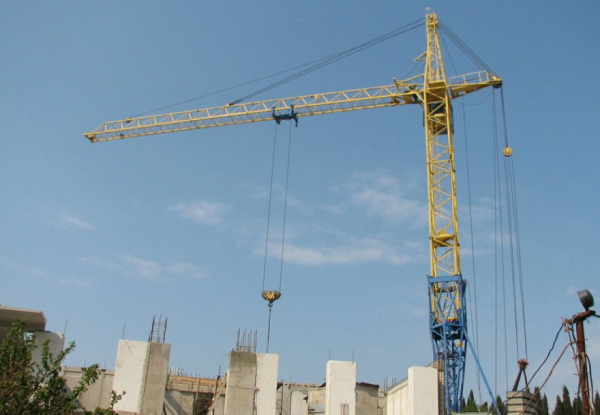

КБ-403
кран на рельсовом полотне, с поворотной башней переменной высоты и балочной стрелой; предназначаются для возведения жилых, промышленных, административных зданий и сооружений высотой до 16 этажей и массой монтируемых элементов до 8 т.
-

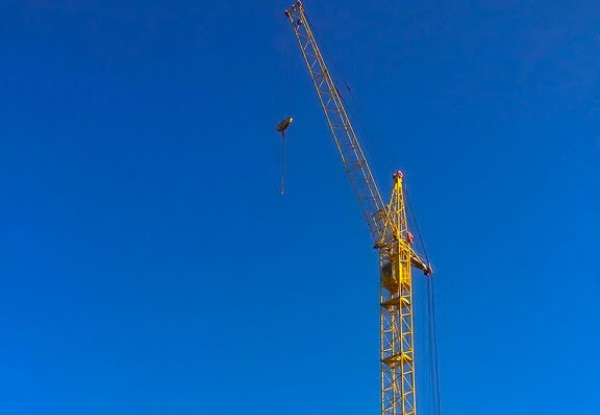

КБ-405
кран предназначен для производства строительно-монтажных работ жилых и административных зданий и сооружений высотой до 16 этажей и с массой монтируемых элементов от 9 до 10 т.
-

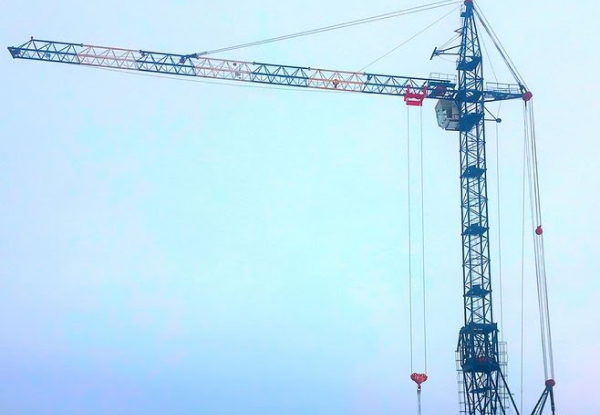

КБ-408
предназначен для проведения грузоподъемных работ при строительстве жилых и гражданских сооружений высотой до 57,8 м с массой монтируемых элементов до 10 т.
-

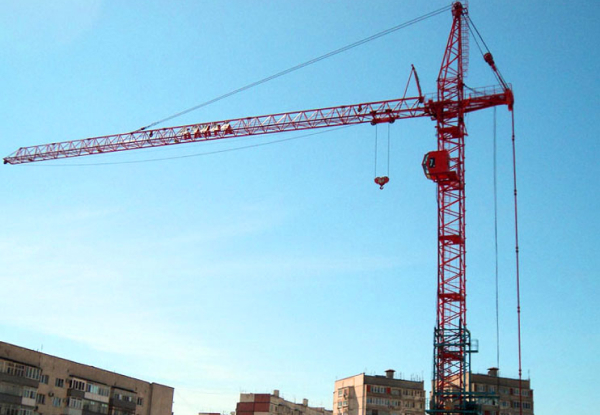

КБ -415
передвижной башенный кран (на рельсовом ходу) с поворотной башней и с балочной стрелой. Кран предназначен для механизации работ на строительстве зданий до 25 этажей с массой монтируемых элементов до 12 т.
-

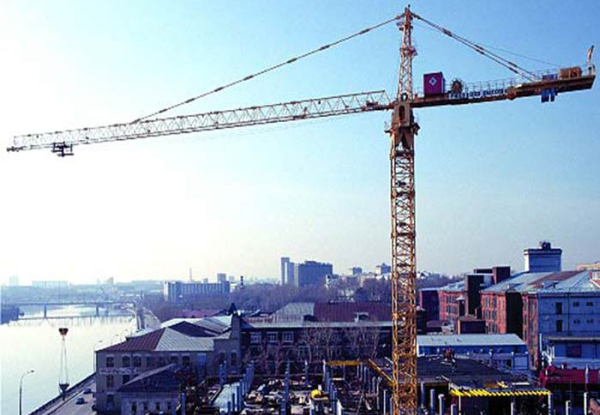

КБ-474
башенный кран с верхним поворотом, предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений повышенной этажности с массой монтируемых элементов до 8 т.
-
КБ-503
кран предназначен для возведения жилых, промышленных, административных зданий и сооружений высотой до 73 метров и массой монтируемых элементов до 10 т.
-
КБ-515
передвижной (на рельсовом ходу) башенный кран с поворотной башней и балочной стрелой обеспечивающей вылет до 50 м. Кран предназначен для механизации работ по возведению зданий высотой до 90 м с массой монтируемых элементов до 10 т.
-
КБ-571Б
башенный кран с неповоротной башней и балочной стрелой. Кран предназначен для строительства жилых, гражданских и промышленных зданий различной этажности с максимальной массой монтируемых элементов до 12 т.
-

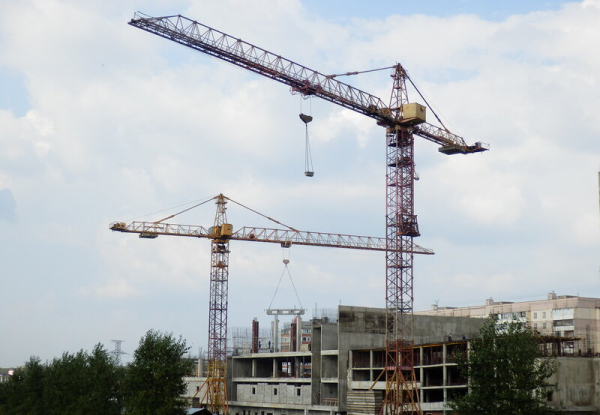

КБ-674А
самоходный башенный кран (на рельсовом ходу) с балочной стрелой и неповоротной башней. Предназначен для производства строительно-монтажных работ на строительстве жилых и административных зданий и сооружений с массой монтируемых элементов от 2,5 до 25 т.
Механизм поворота крана редуктора
-

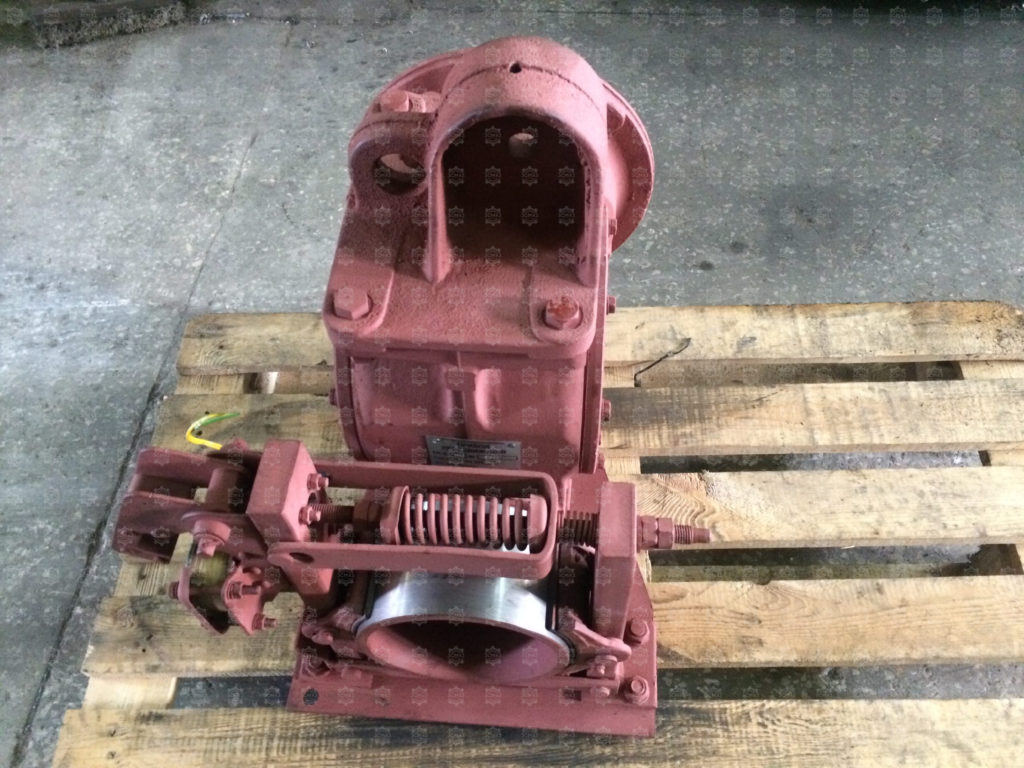

Редуктор поворота У3515

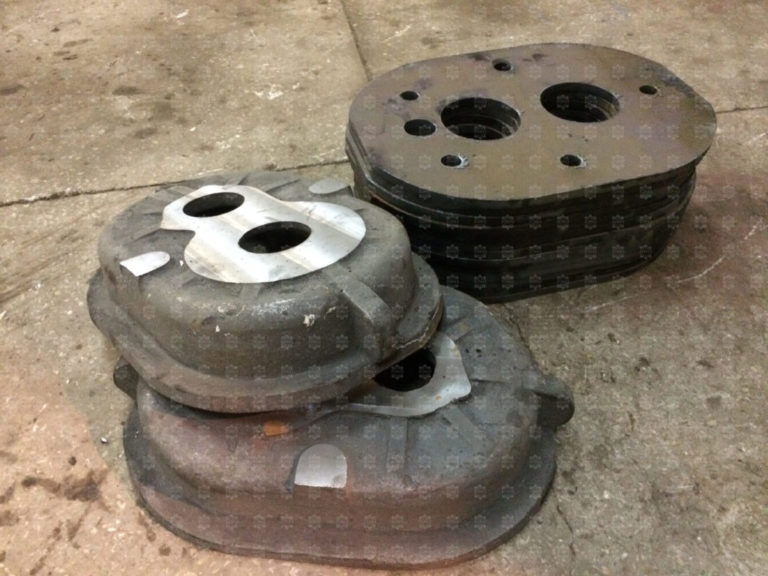

Корпус, крышка, диафрагма У3515

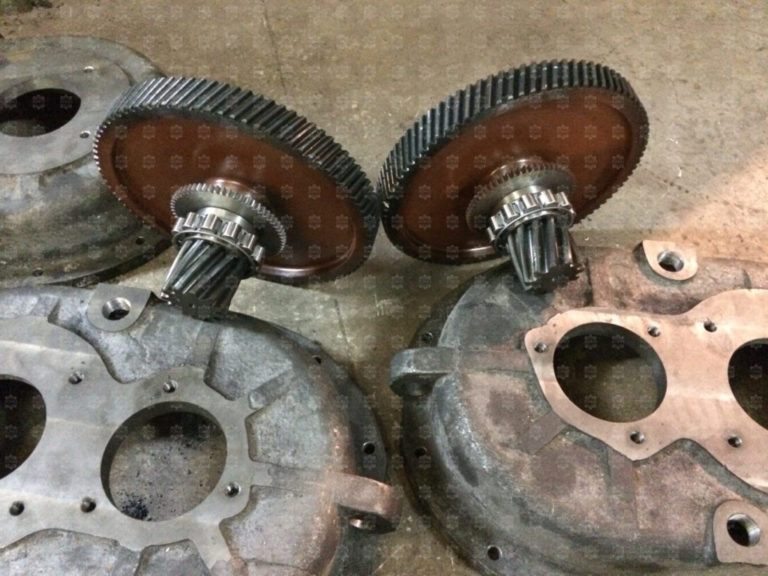

Ремонт редуктора У3515

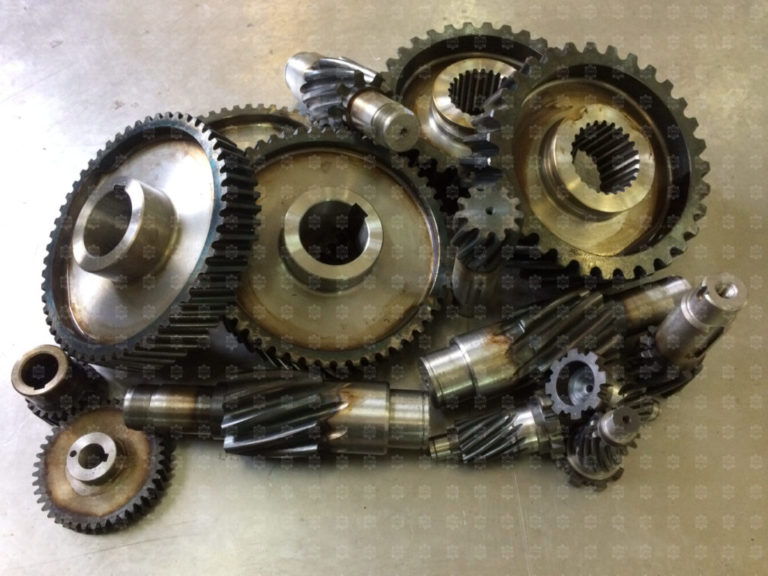

121 передаточное число
-
1 пара:

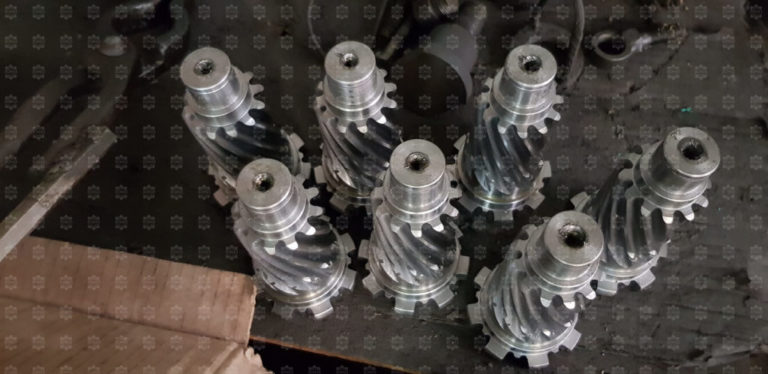

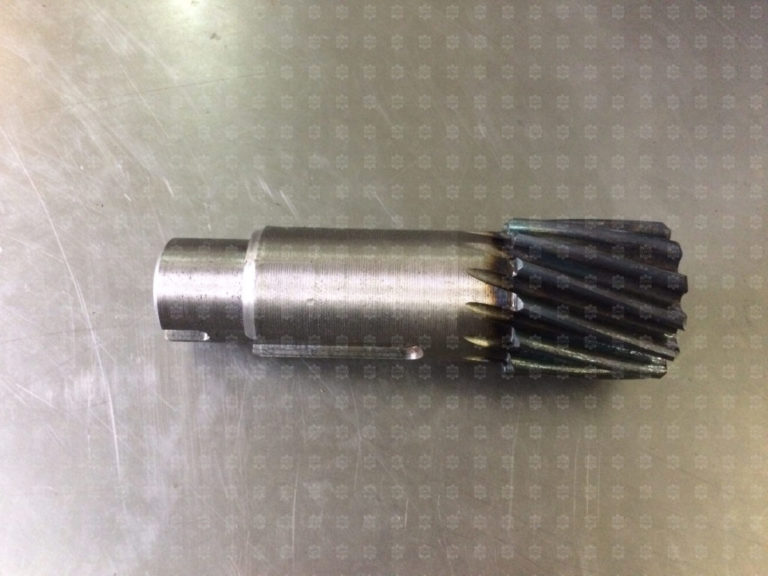

Вал-шестерня m=3.15 Z=12 У3515.42Р.10.042
Колесо зубчатое m=3.15 Z=88 У3515.42Р.10.079 -
2 пара:
Вал-шестерня m=5 Z=11 У3515.42Р.10.071
Колесо зубчатое m=5 Z=53 У3515.42Р.10.082 -
3 пара:
Вал-шестерня m=8 Z=9 У3515.42Р.10.081
Колесо зубчатое m=8 Z=31 У3515.42Р.10.006
134 передаточное число
-
1 пара:
Вал-шестерня m-3 z-13 У3515.42М.10.042
Колесо зубчатое m-3 z-95 У3515.42М.10.073 -
2 пара:
Вал-шестерня m-4 z-13 У3515.42П.10.071
Колесо зубчатое m-4 z-68 У3515.42П.10.082 -
3 пара:
Вал-шестерня m-6 z-12 У3515.42М.10.081
Колесо зубчатое m-6 z-42 У3515.42П.10.006
-

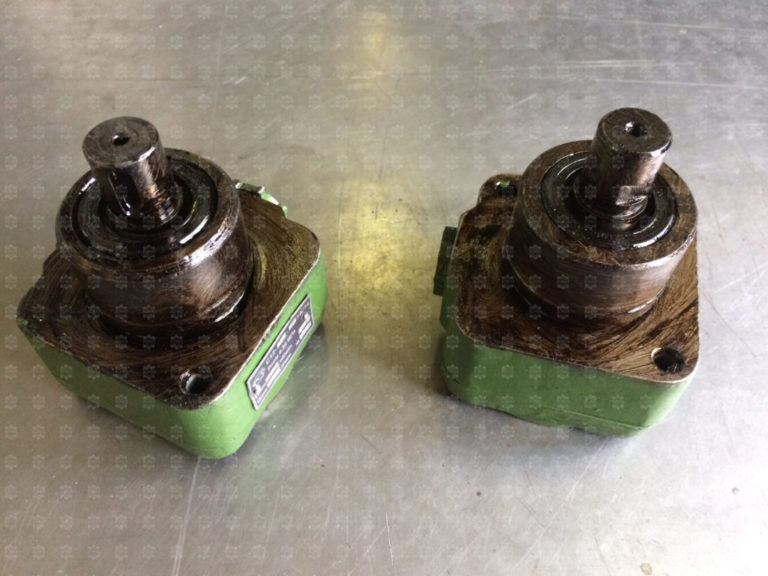

Масляный насос
-

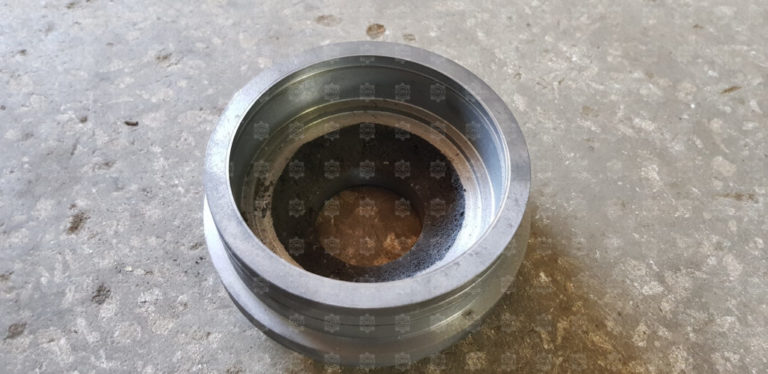

Стакан №1 (в плиту под подшипник 32212)
Стакан №1 (в плиту под подшипник 32212)
Стакан №3 (на вал выходной)
Верхняя крышка -

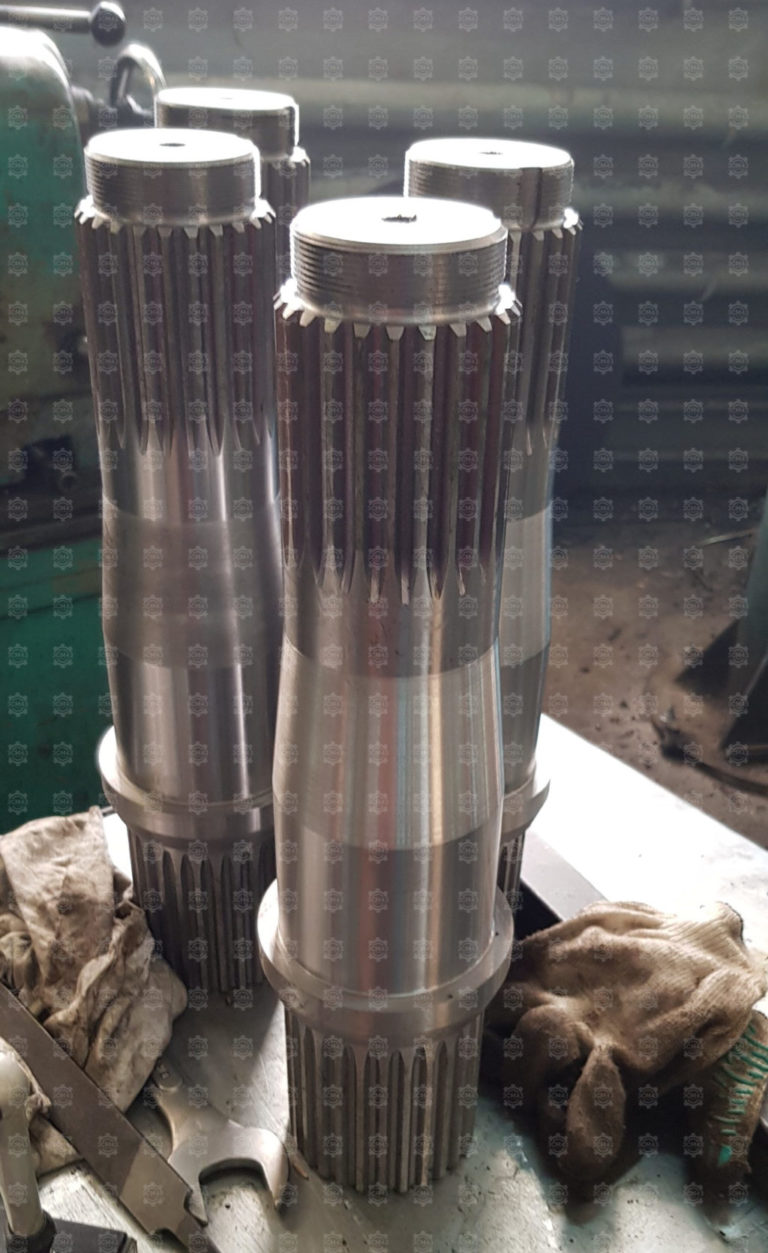

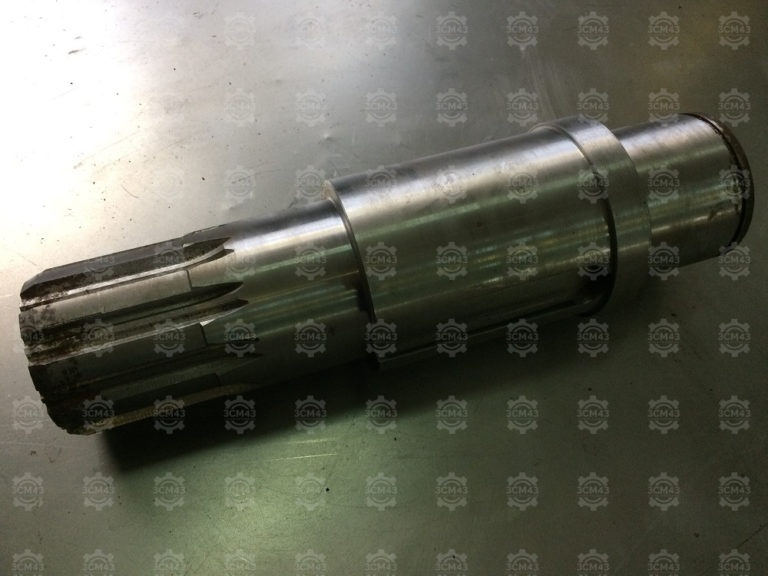

Вал выходной У3515.42Р.10.009
-
Муфта соединительная
-
Тормоз специальный У3515 с электромагнитом
Тормоз специальный У3515 без электромагнита
Колодки тормозные D-200 -

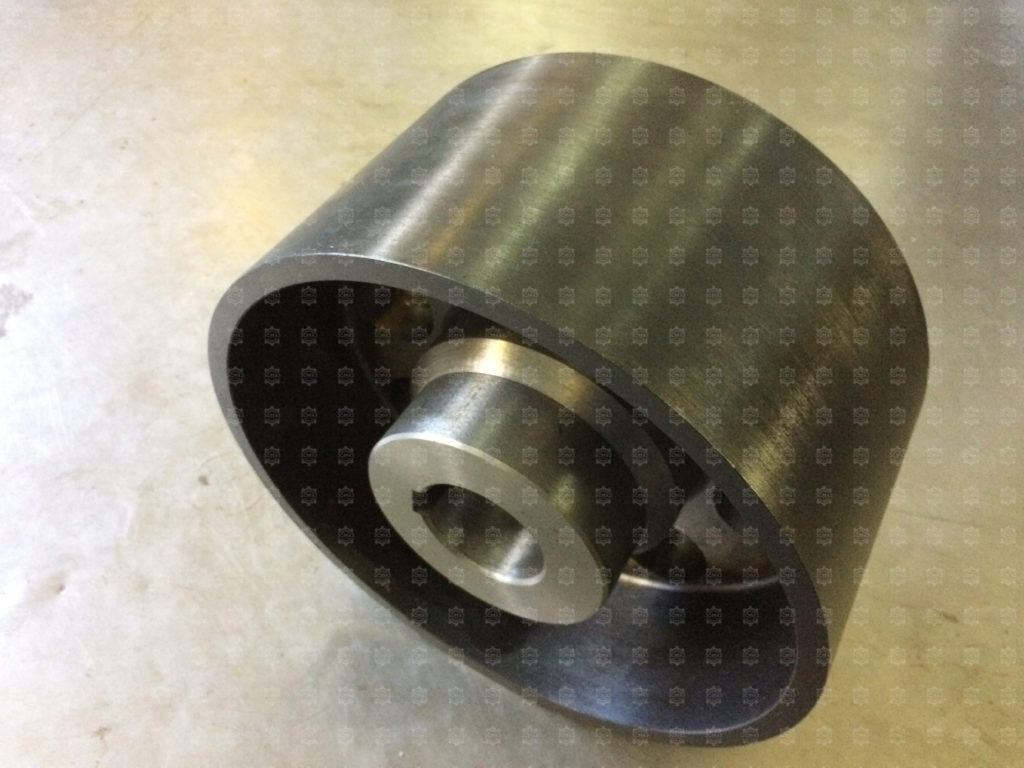

Шкив тормозной D-200 мм У 3515.42М.40.002
-

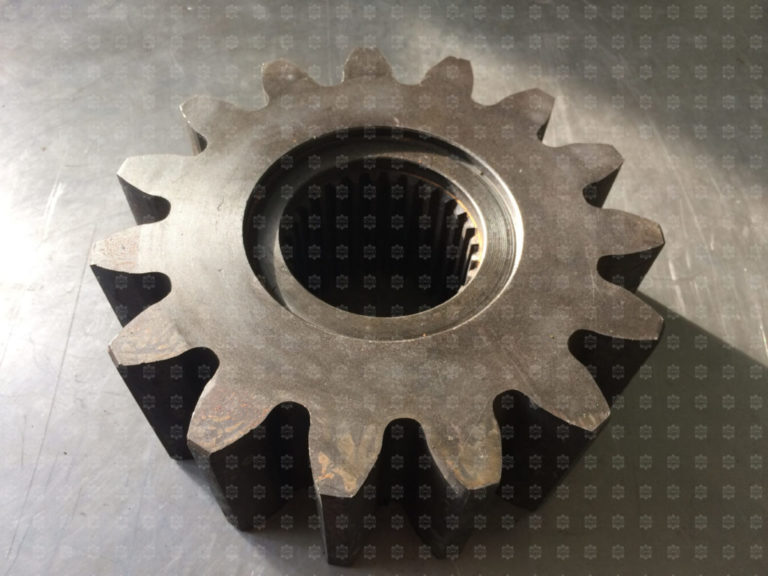

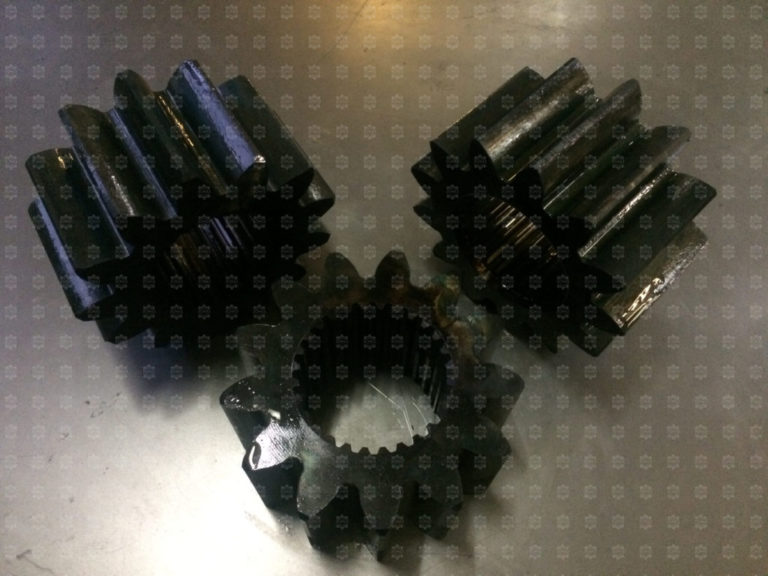

Шестерня выходная m=16 z=11
Шестерня выходная m=16 z=15
Шестерня выходная m=12 z=13
Шестерня выходная m=14 z=15
Шестерня выходная m=12 z=15 -

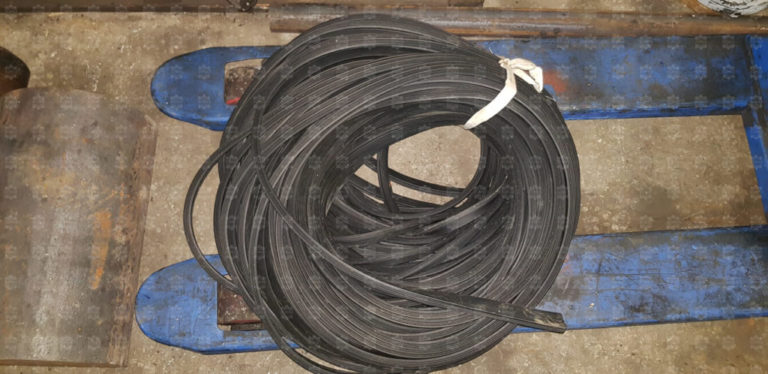

Резиновое уплотнение (14 м.)
-

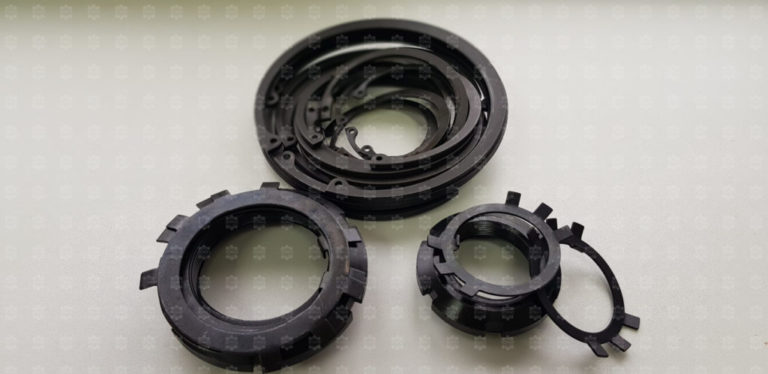

Комплект стопорных колец на редуктор У3515
Комплект подшипников на редуктор У3515
Механизм передвижения крана
-

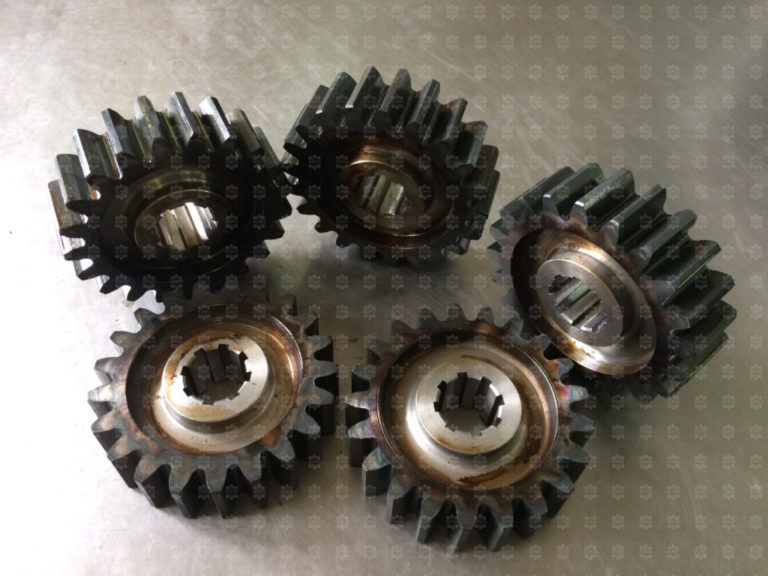

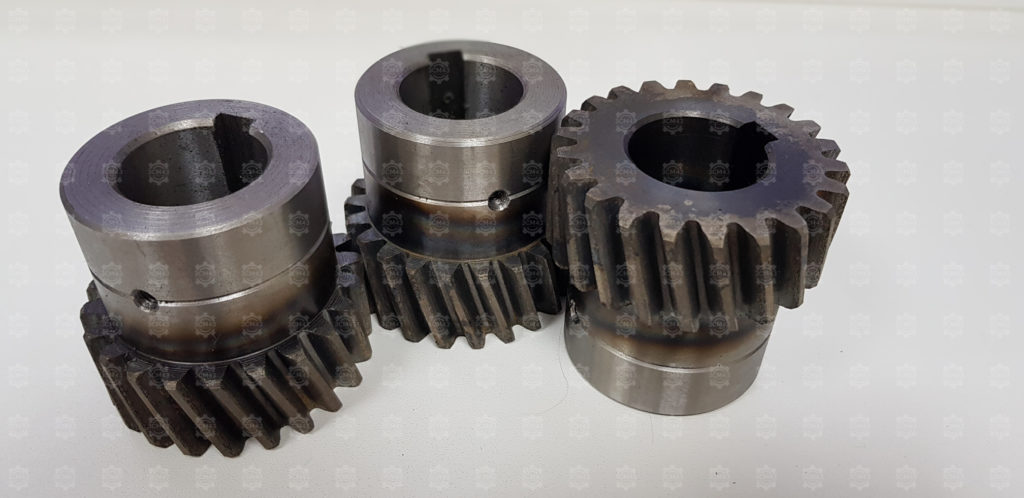

Шестерня У2260.28А.00.007 m=10 Z=21

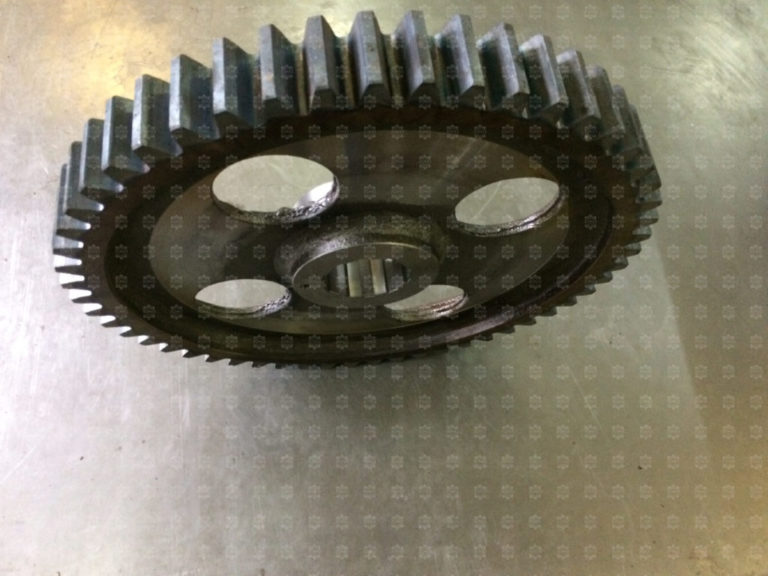

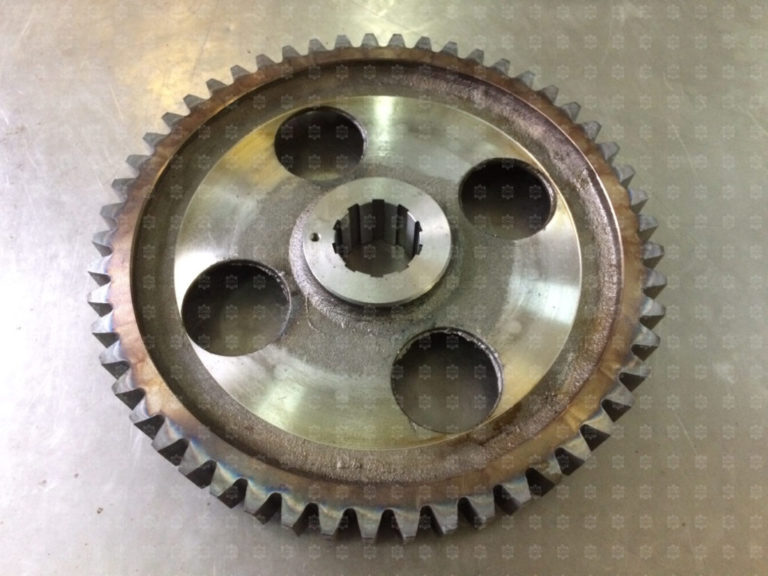

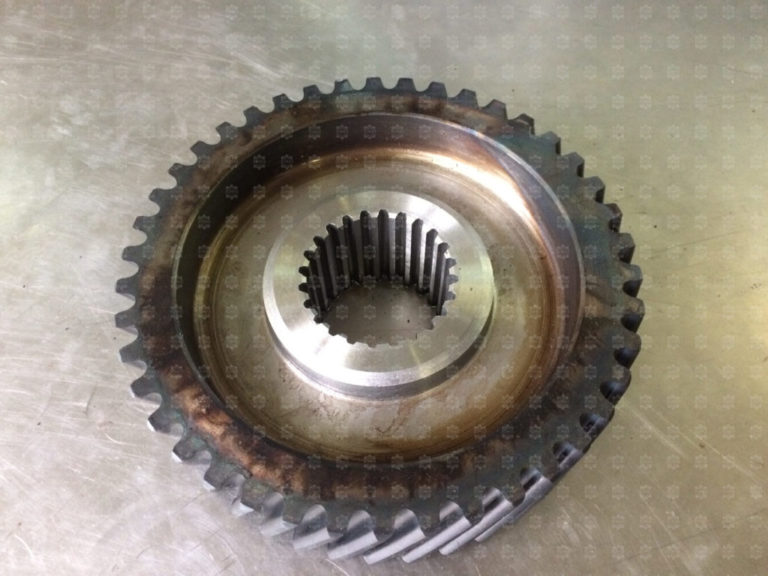

Колесо зубчатое У2260.28А.03.001 m=10 Z=53 -
Колесо ходовое ведущее в сборе с валом У2260.30.01.000
Колесо ходовое ведомое в сборе с валом У 2260.22А.01.000

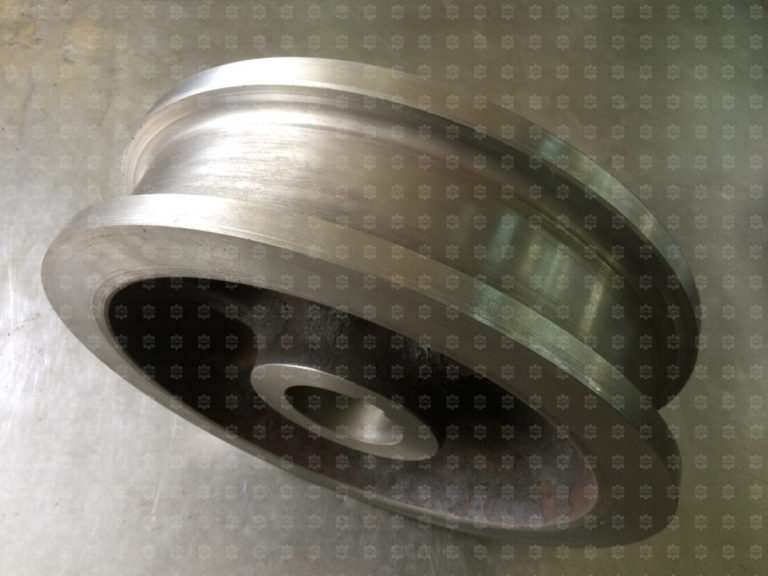

Колесо ходовое ( с пазом ) -
Вал ведущий в колесо
Вал ведомый в колесо -
Букса колеса

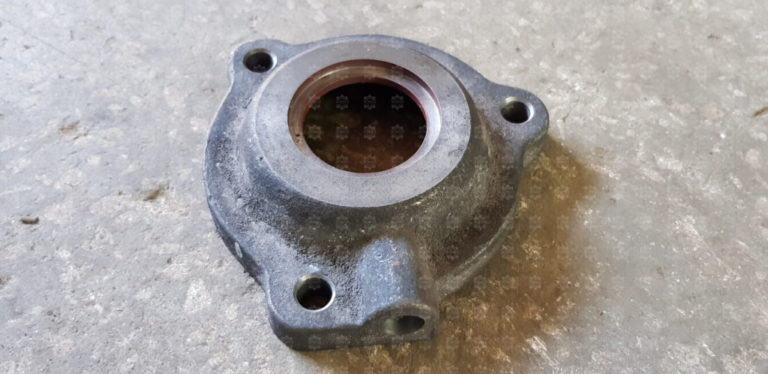

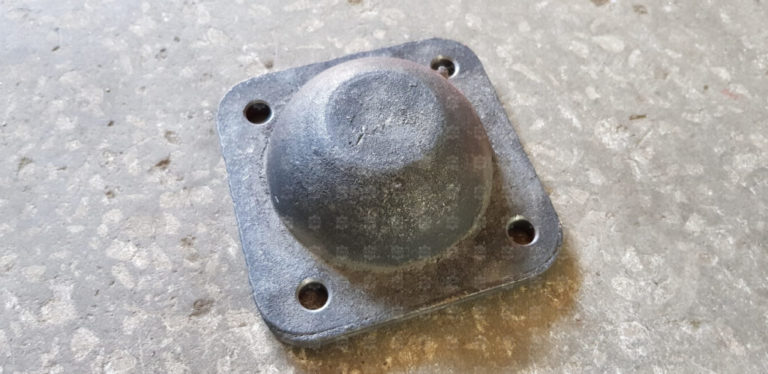

Крышка буксы -
Вал привода шлицевый (ход крана) У2260.30.00.004
-

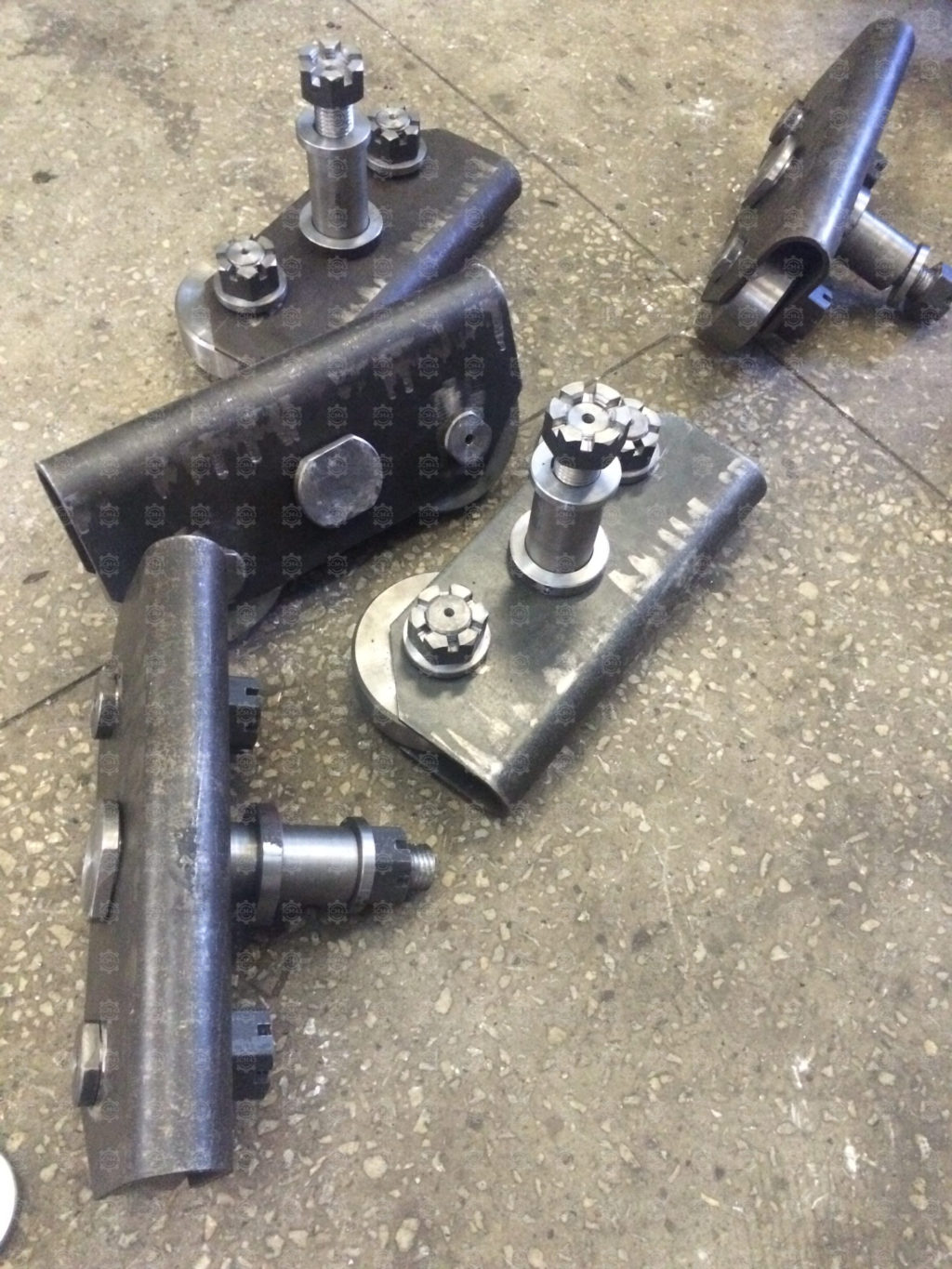

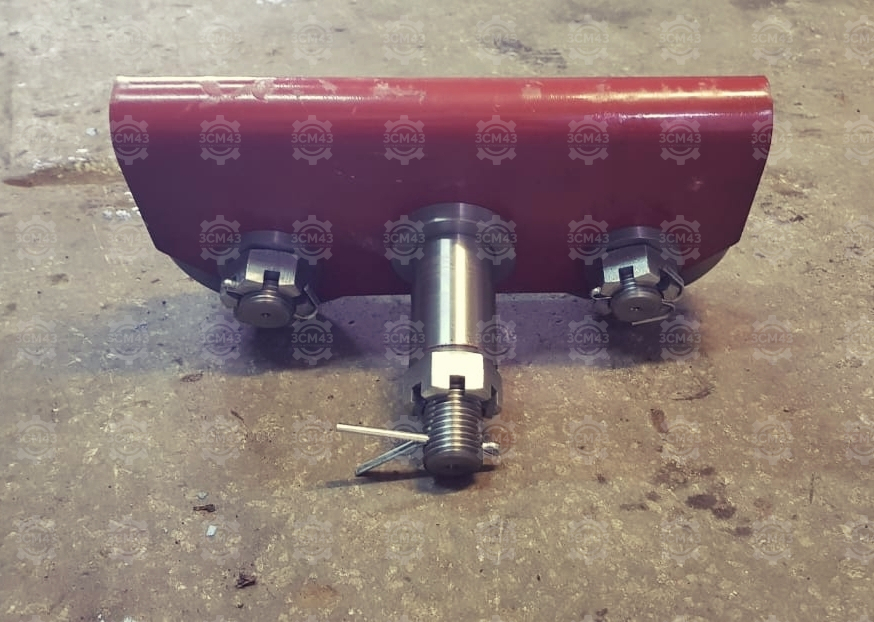

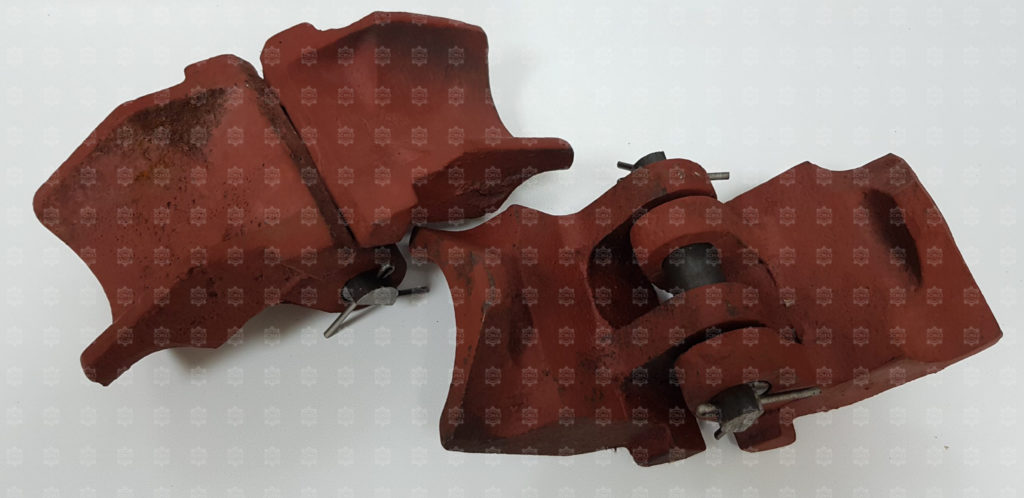

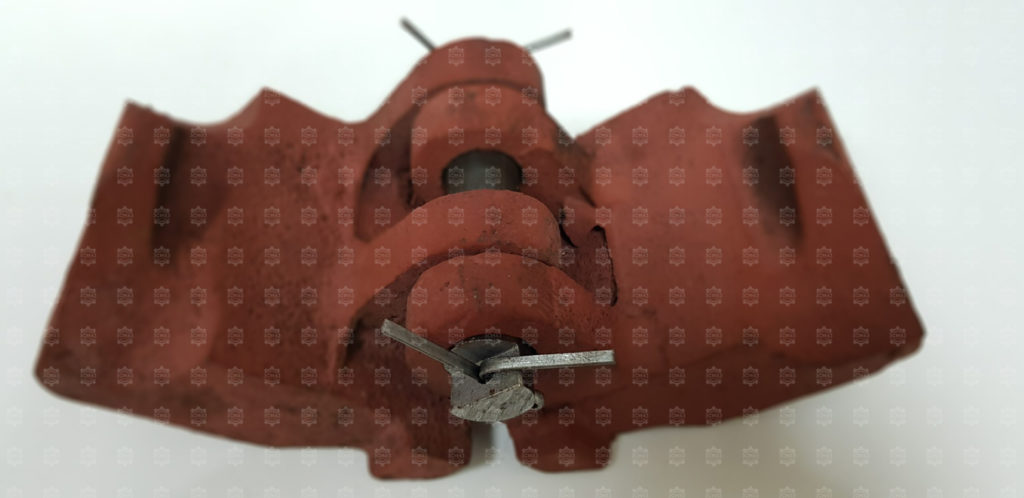

Захват рельсовый У2260.30.03.010 (полуавтоматический)
Привод передвижения
-

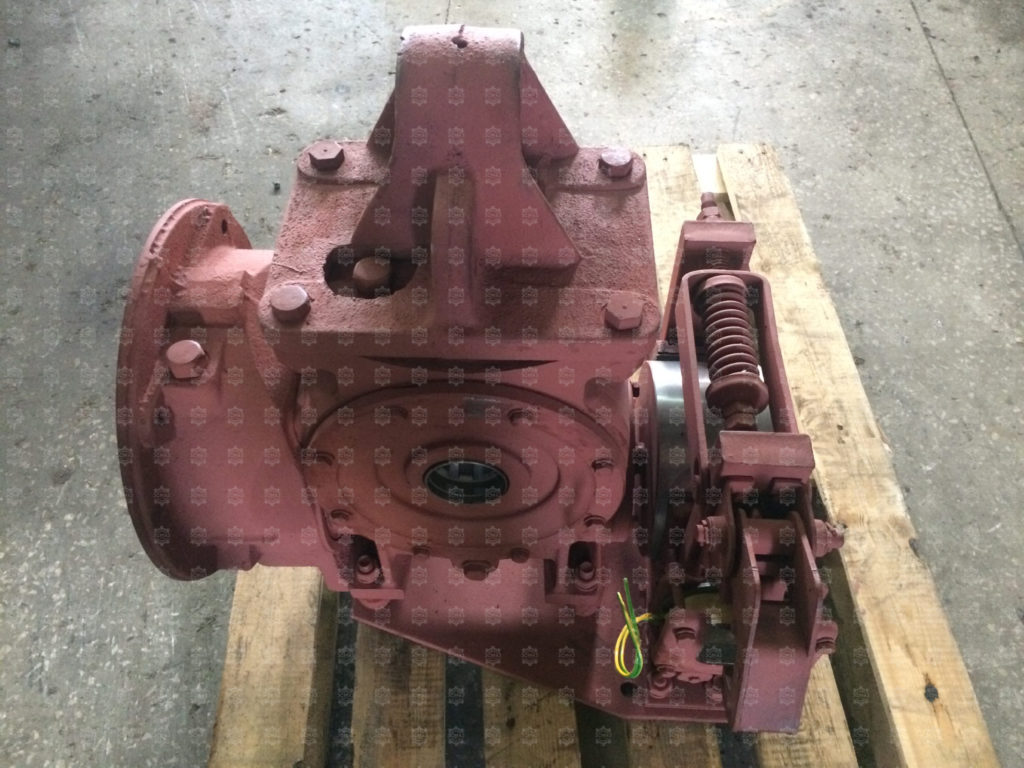

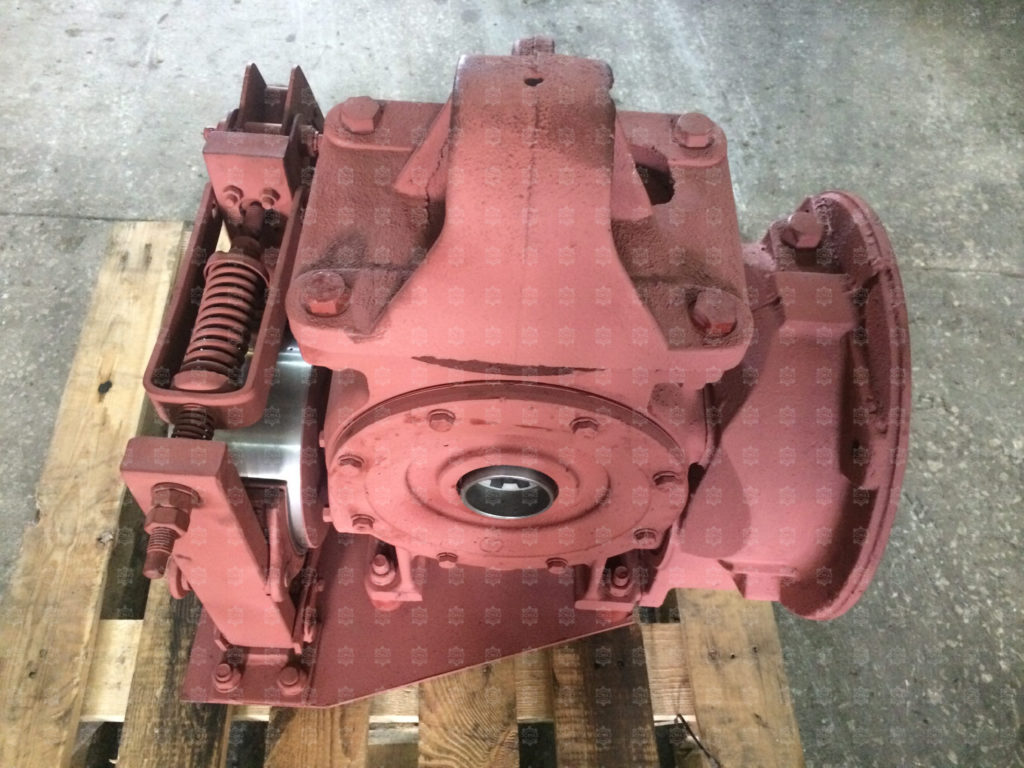

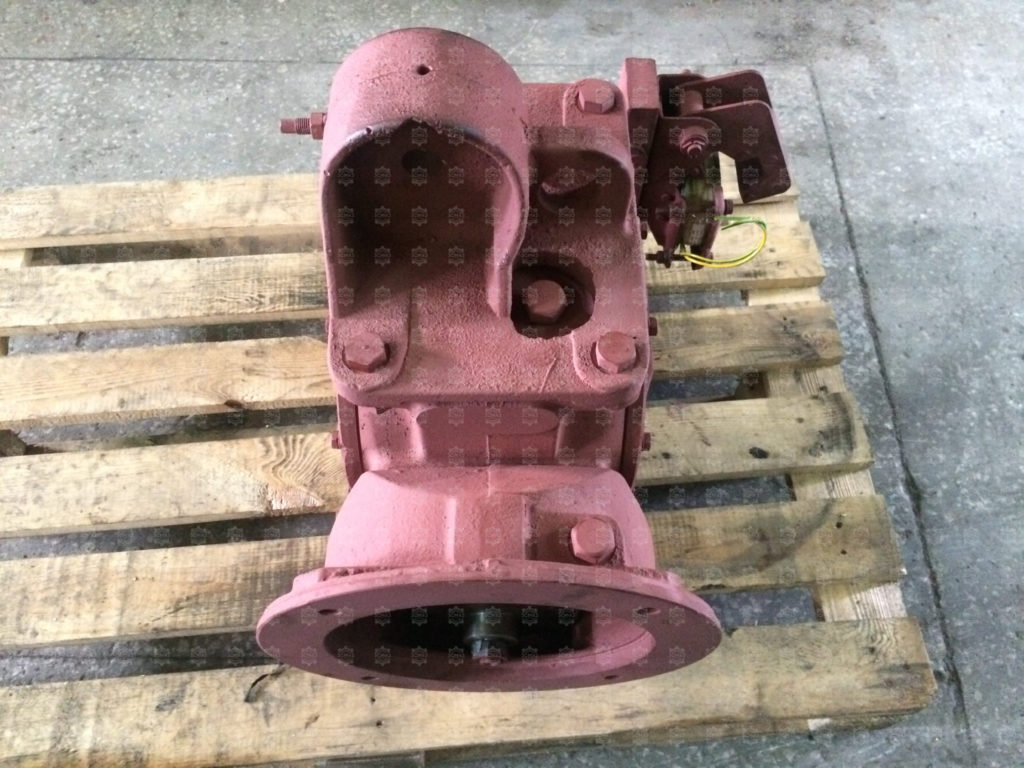

Редуктор ПК 6,3 (редуктор, фланец под электродвигатель)
Привод ПК 6,3 ( редуктор, ухо с амор., площадка, тормоз ТКТ200, шкив)

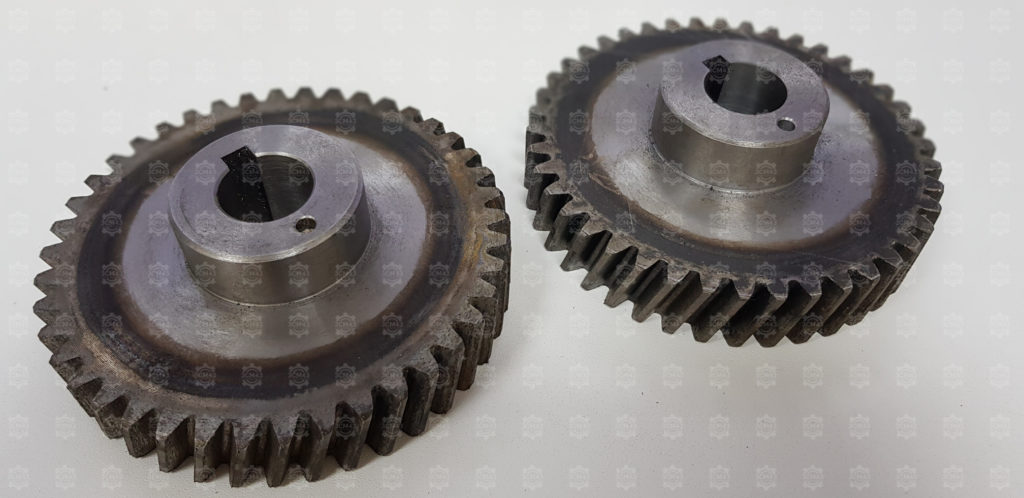

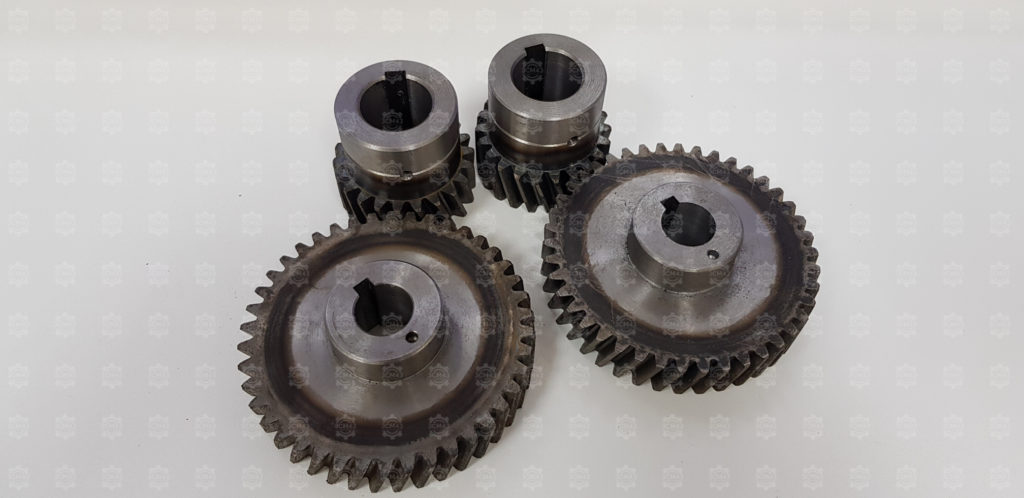

Комплекты шестерен для привода ПК 6,3
-
Передаточное число привода 16:
Шестерня ПК6,3.401.06 m=3 Z=32
Колесо зубчатое ПК 6,3.104.01 m=3 =32 -
Передаточное число привода 20:
Шестерня ПК6,3.401.06 m=3 Z=28
Колесо зубчатое ПК6,3.104.01 m=3 Z=36 -
Передаточное число привода 30:
Шестерня ПК 6,3 m=3 z=22
Колесо зубчатое ПК 6,3 m=3 z=42 -
Ступица шлицевая

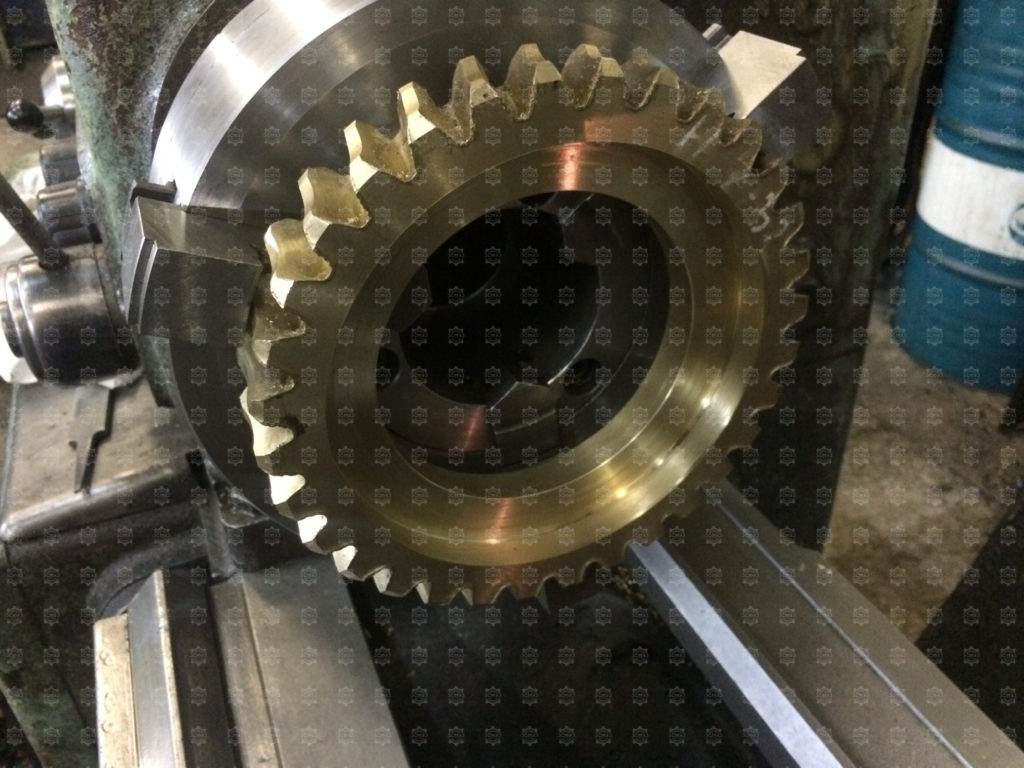

Ремонтная бронза z=32
Ремонтная бронза z=40

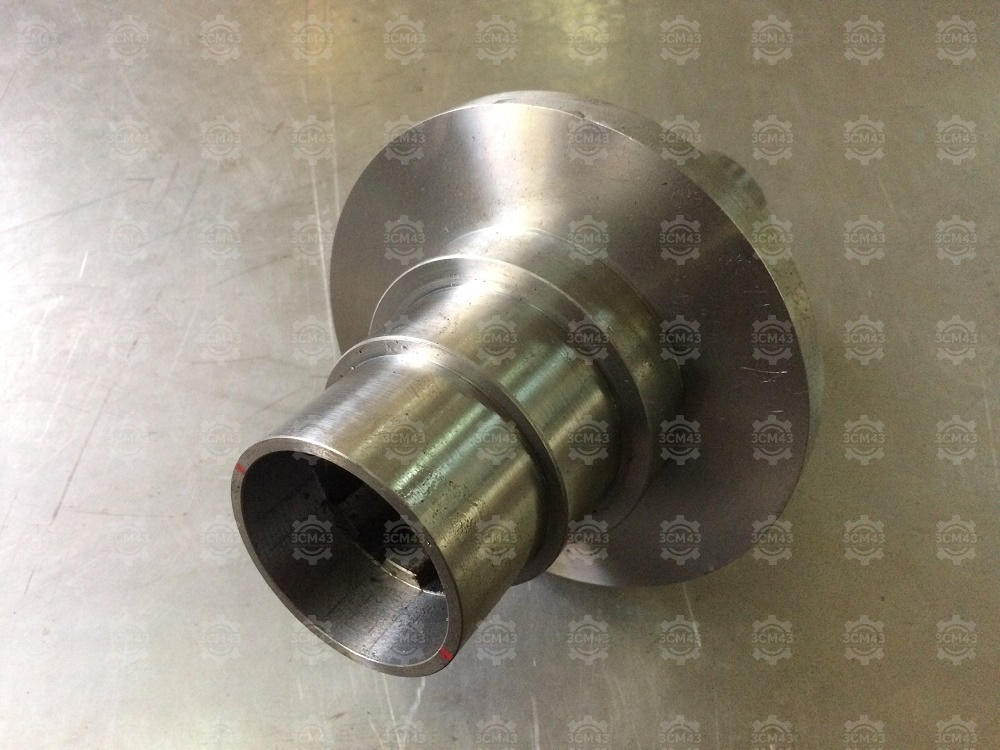

Ступица шлицевая в сборе с бронзовым венцом
Глобоидный червячный вал -

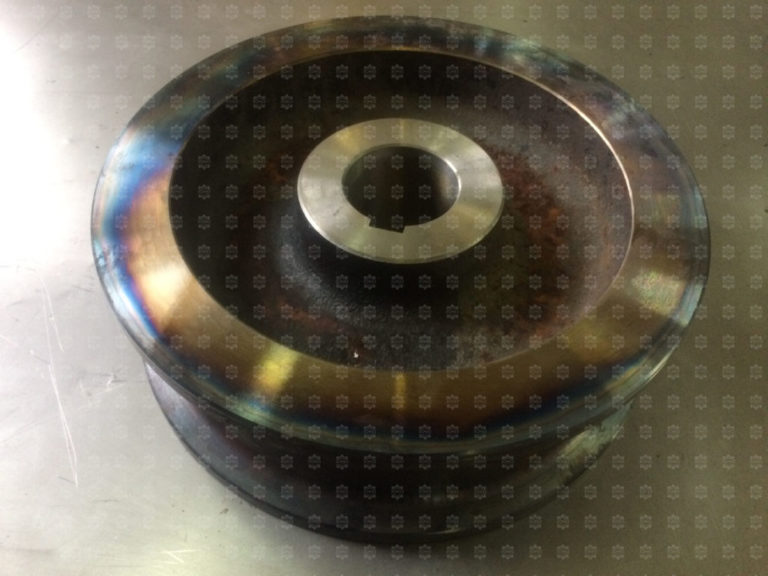

Шкив тормозной Ф 200 мм.
-

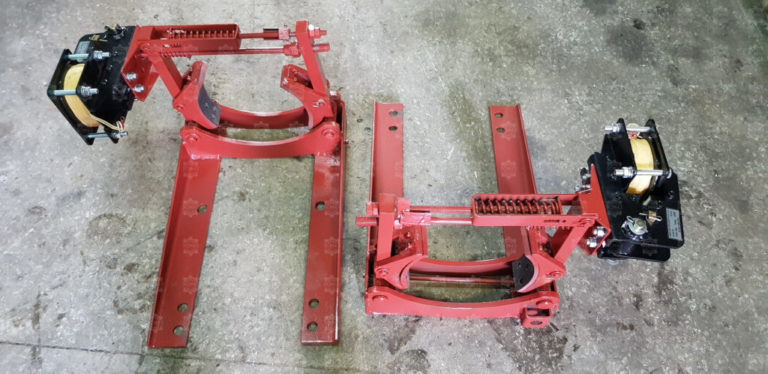

Тормоз ТКТ 200 в сборе с электромагнитом
-

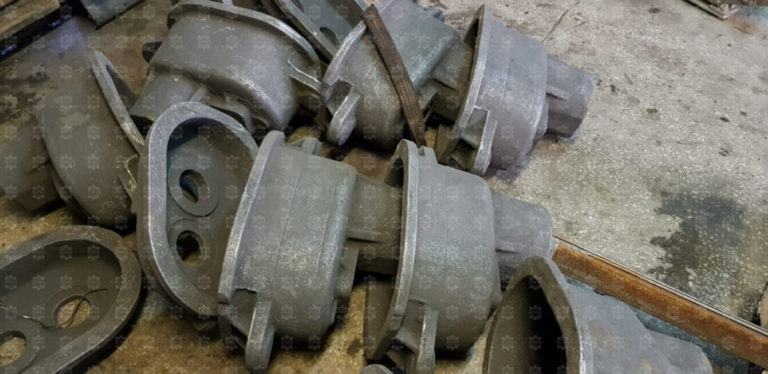

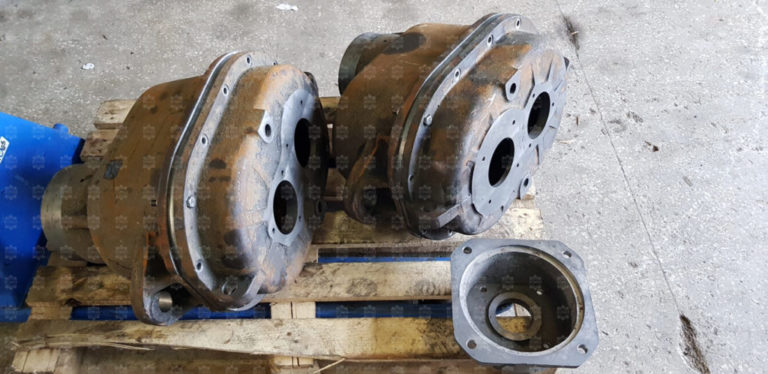

Корпус редуктора
Механизм подъема груза лебедка
-
Редуктор грузовой Л-600
-
Барабан грузовой
-
Муфта соединительная У 5120.30 (обойма, втулка, втулка)
-

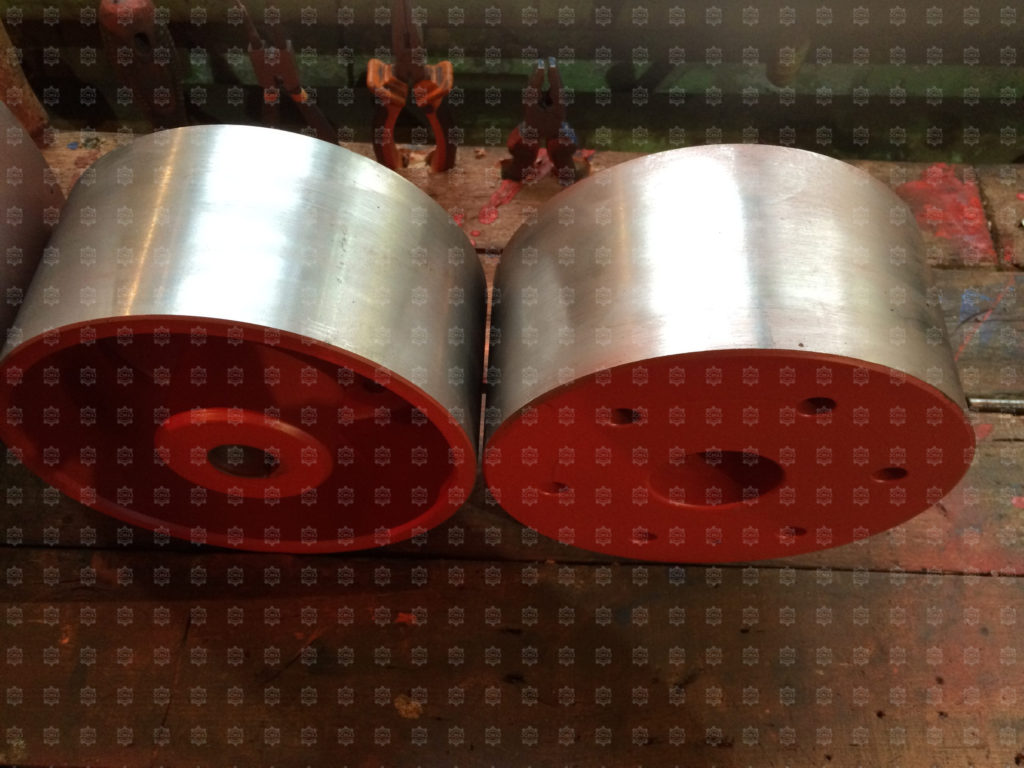

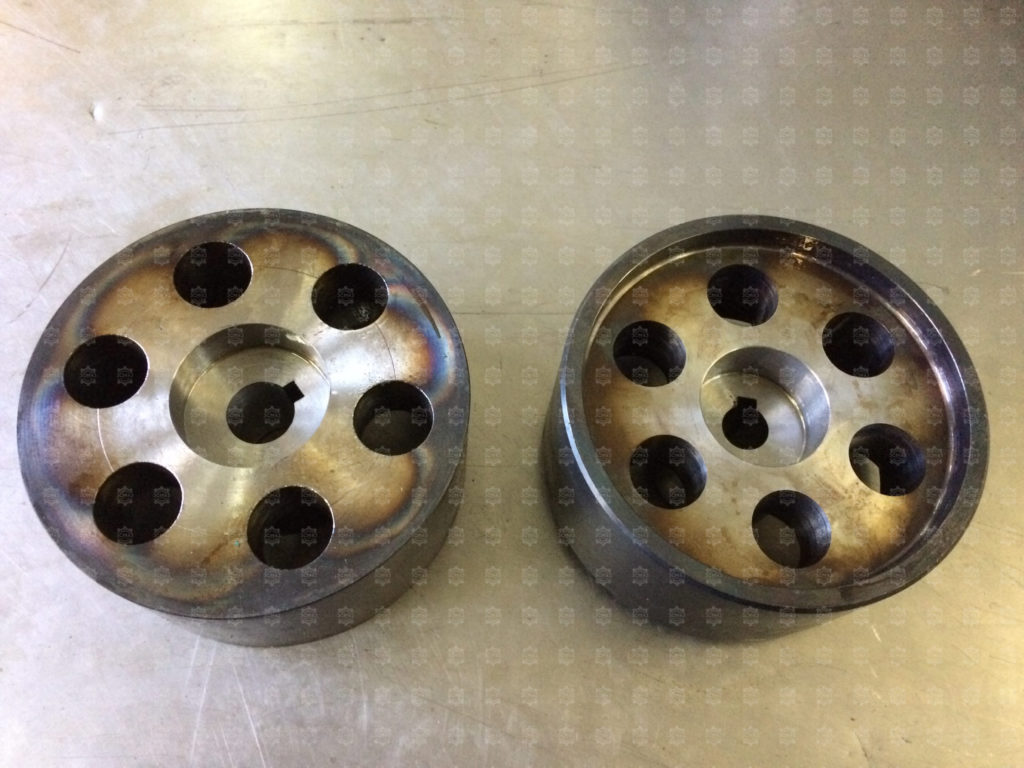

Шкив тормозной D-300 мм. У5120.30.00.05.В
Шкив тормозной D-300 мм. КБ 403А.70.00.011 -

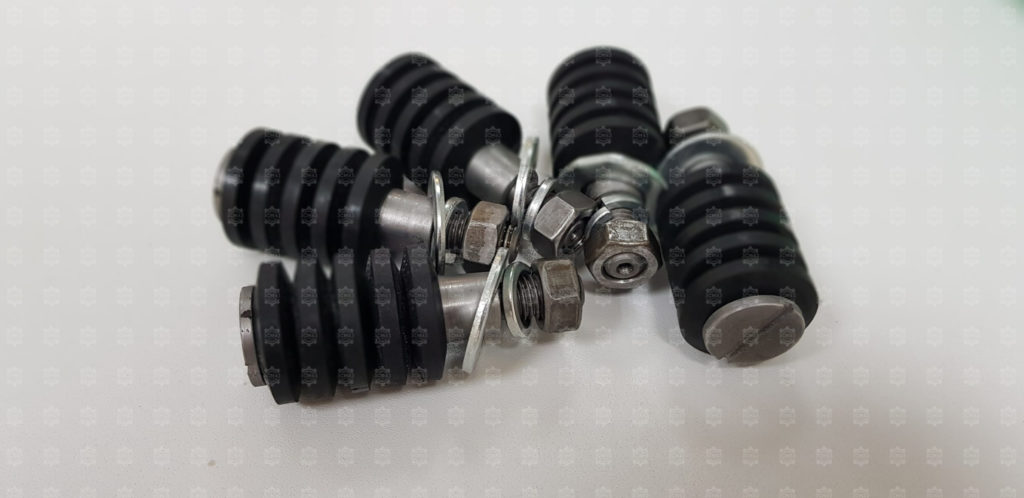

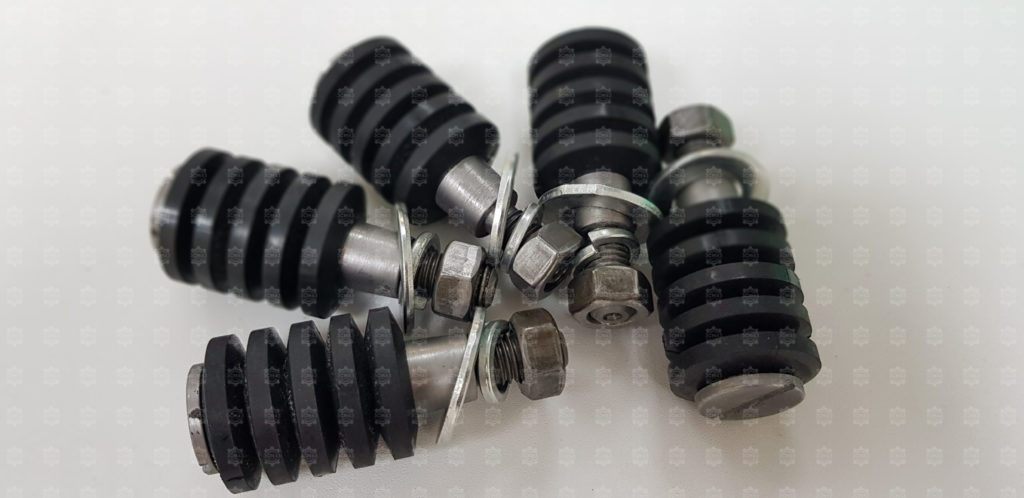

Палец Т145В-03-3
-

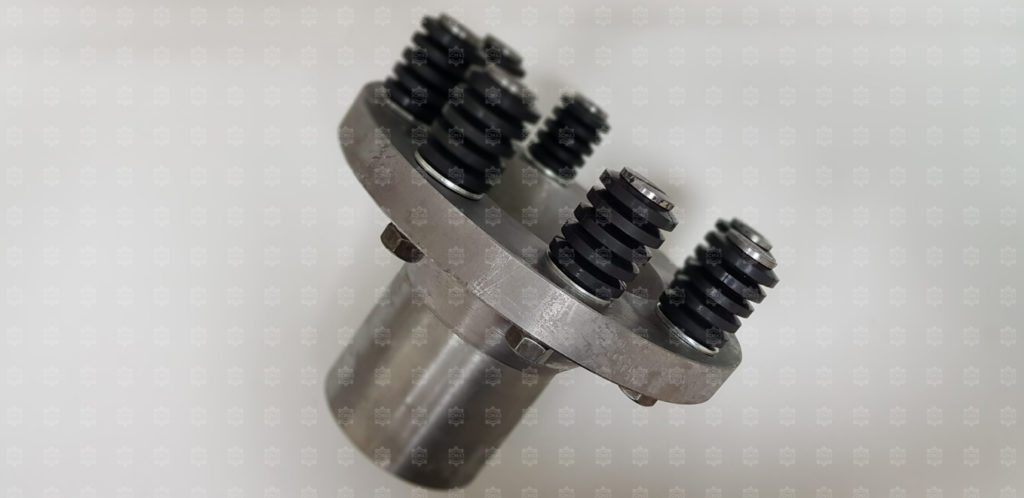

Муфта соединительная в сборе КБ403 КБ 408
-

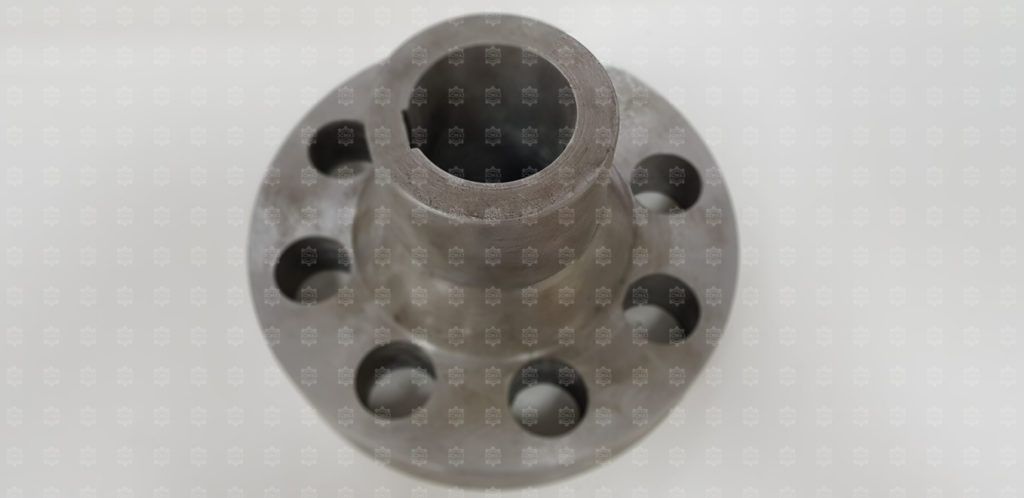

Полумуфта КБ 403А.70.00.012 D-230 к шкиву D300
Полумуфта КБ 403А.70.00.002
Полумуфта КБ 403А.70.00.012 -
Крюк 17 Б с гайкой G -10 тн.)
Крюк 17А с гайкой (G -10 тн.) -
Балансир грузовой тележки в сборе

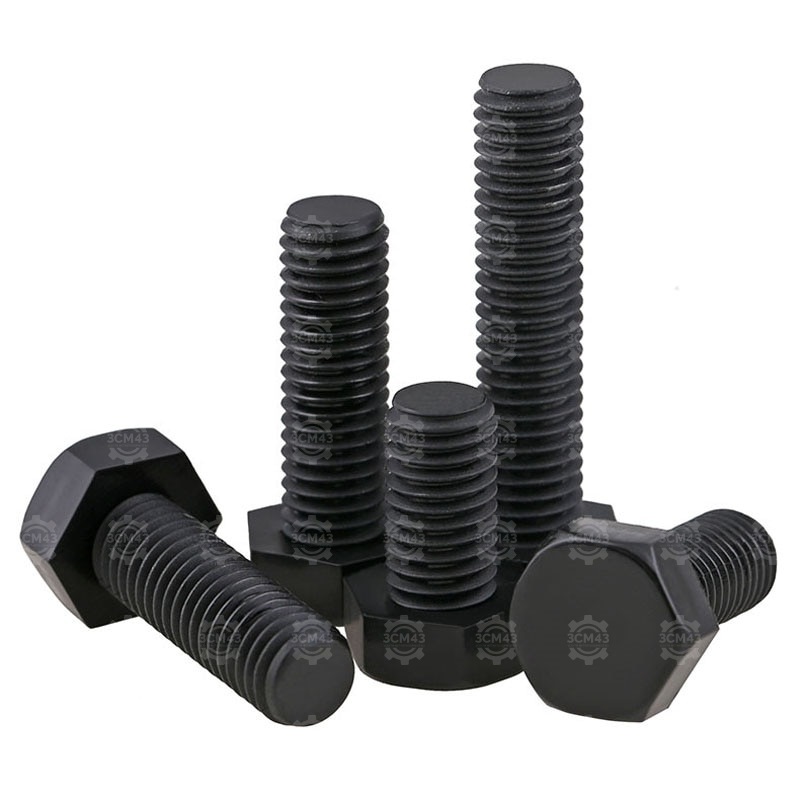

Метизы
-
Болт М30х115 10.9 40Х
Болт М30х175 10.9 40Х
Болт М30х200 10.9 40Х
Болт М36х160 10.9 40Х
Болт М36х170 10.9 40Х
Болт М 48х135 10.9 с гайкой -

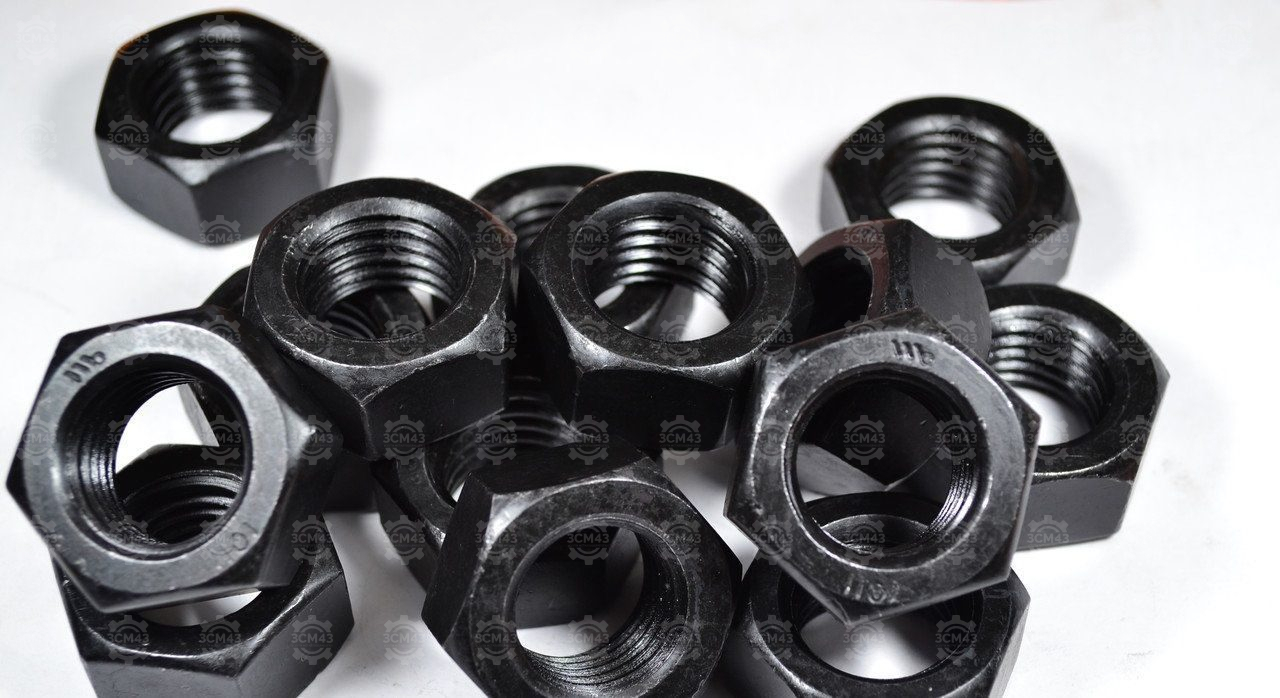

Гайка М36
Гайка М30
Комплектующие изделия
-

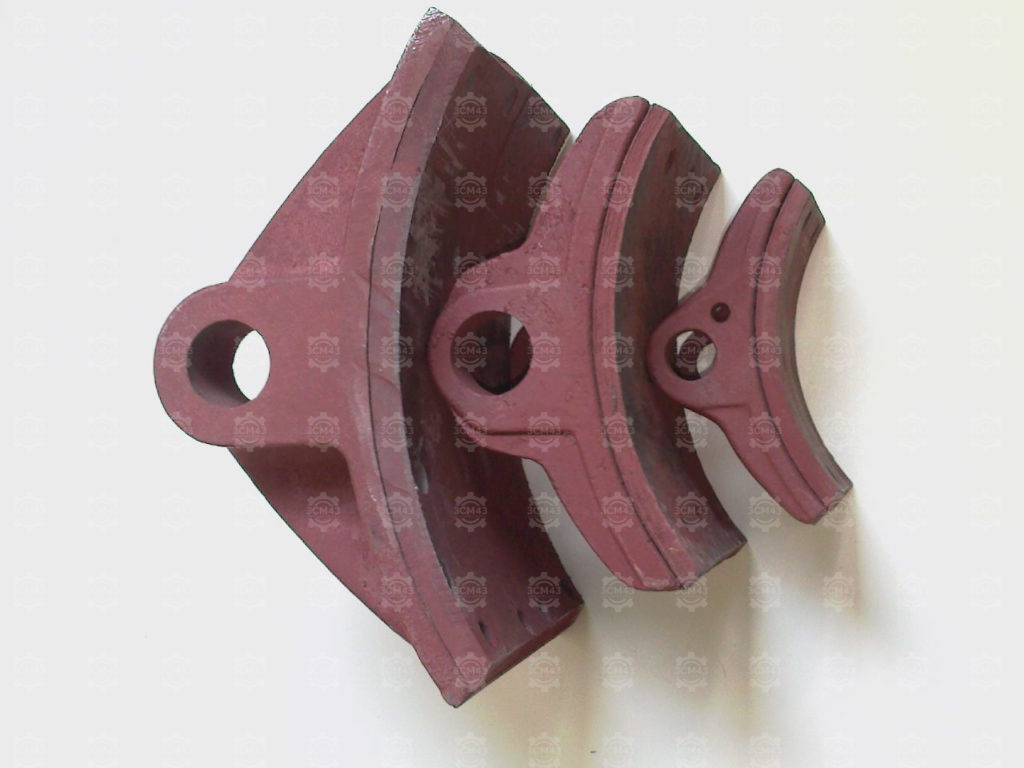

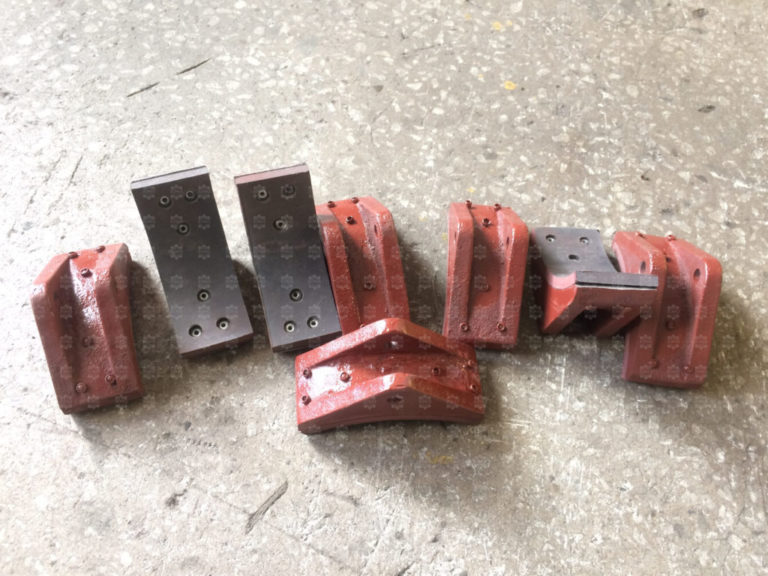

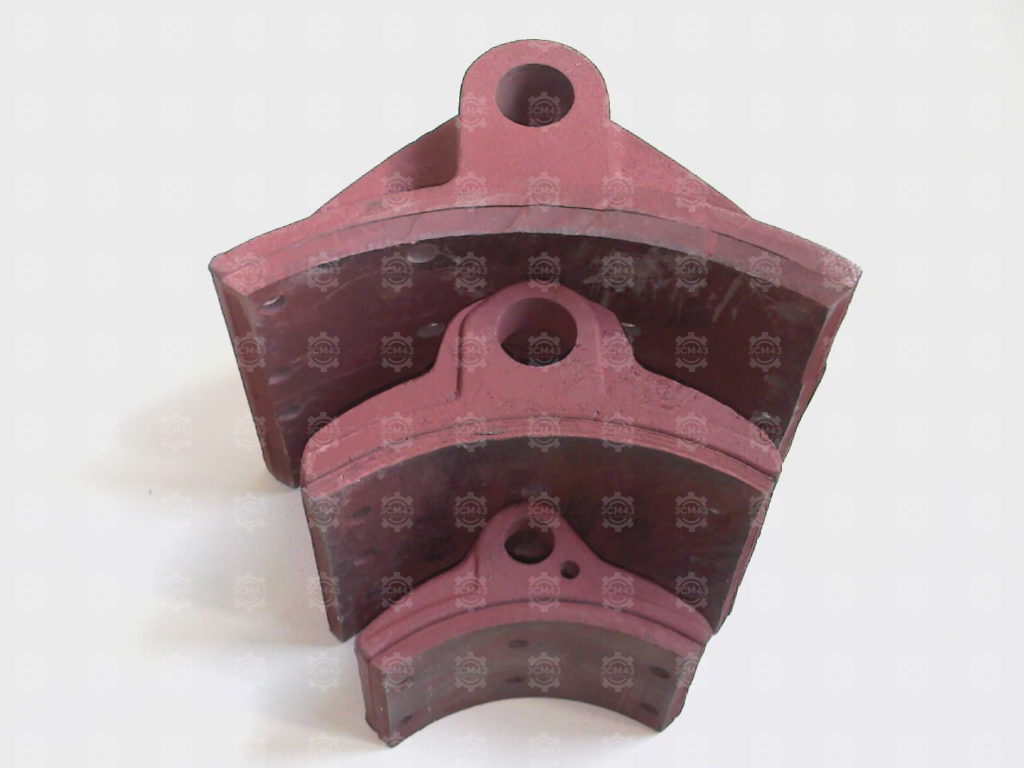

Тормозные колодки с накладками D-200 мм. ширина 90 мм.
Тормозные колодки с накладками D-300 мм. ширина 140 мм. -
Лента тормозная ЭМ-1 ( сечение 90х6 мм ), п.м.
Лента тормозная ЭМ-1 ( сечение 140х8 мм), п.м. -

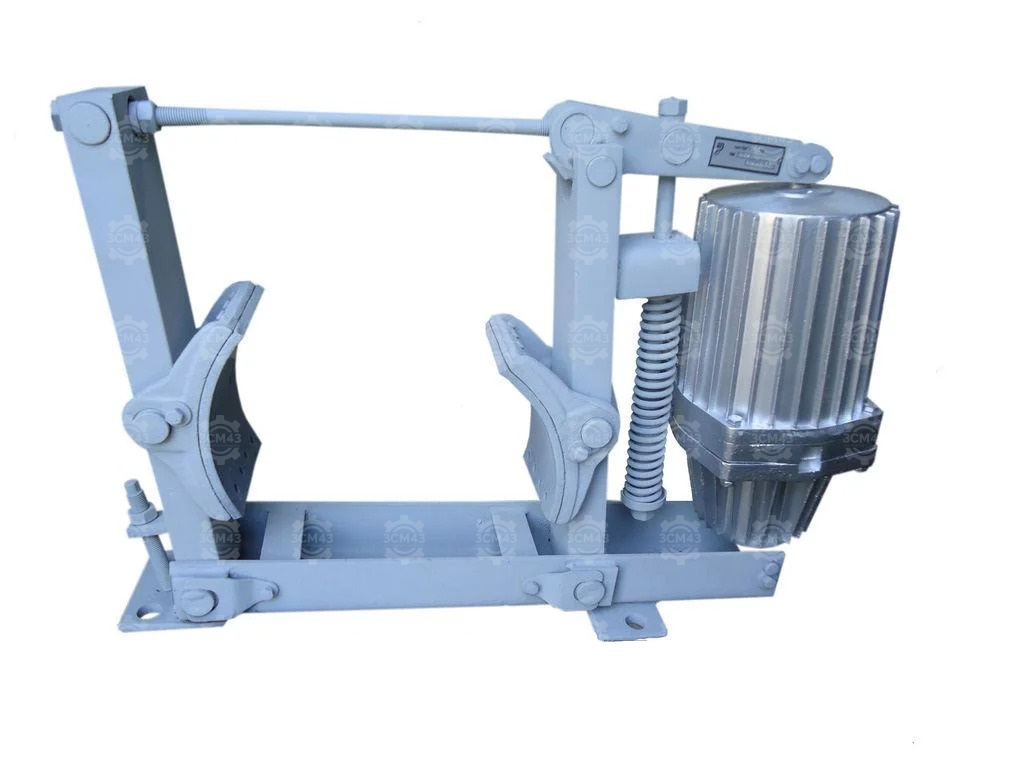

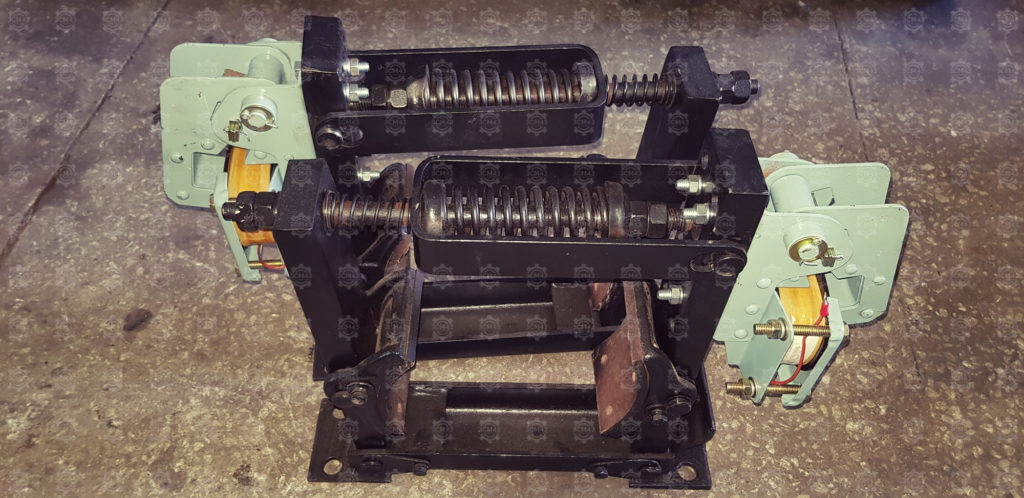

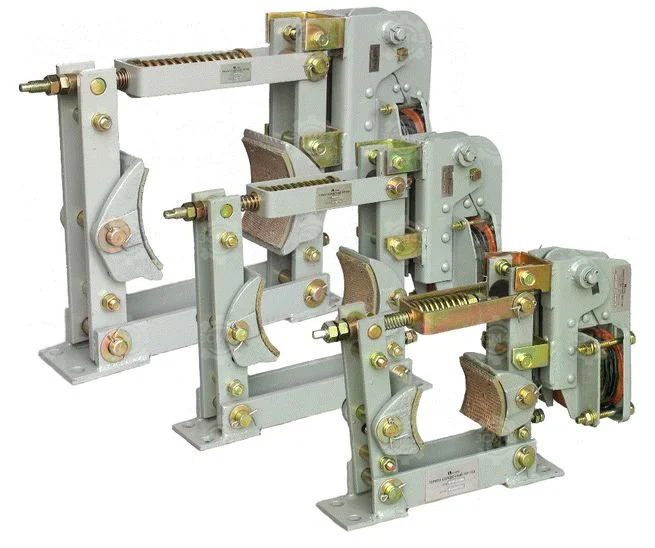

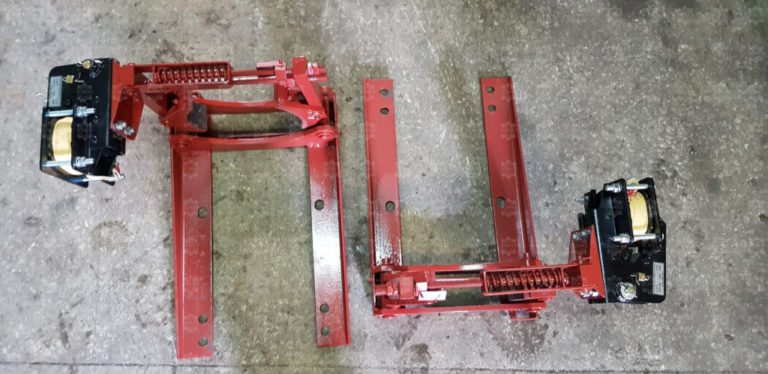

Тормоз колодочный ТКГ / ТКТ-200 в сборе с г/т или эл/магн.
Тормоз колодочный ТКГ / ТКТ-300 в сборе с г/т или эл/магн.
Тормоз ТКГ-400 с сборе с г/т -
Катушка МО100
Магнит МО100 -

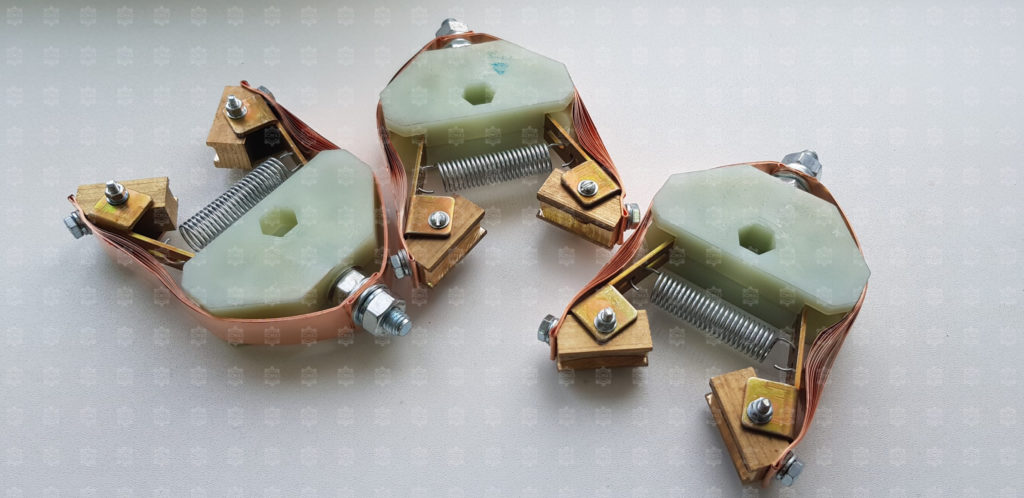

Щетки токосъемника крана

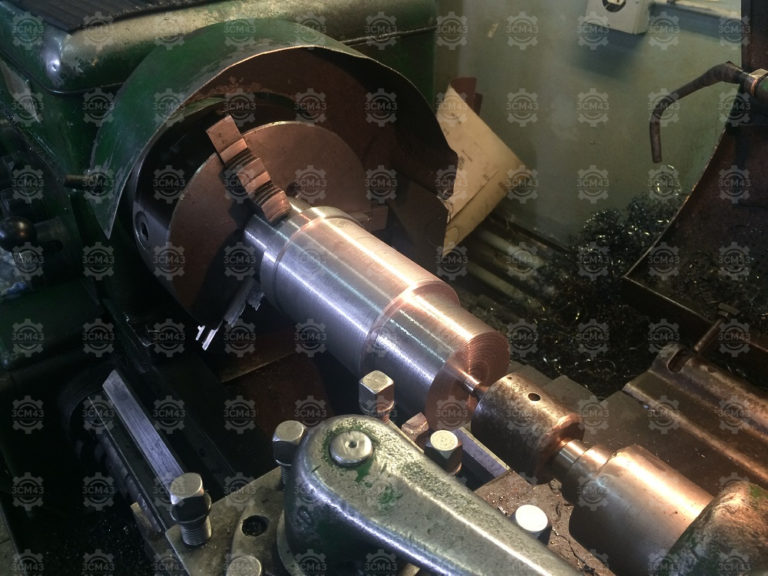

Выполненные работы
